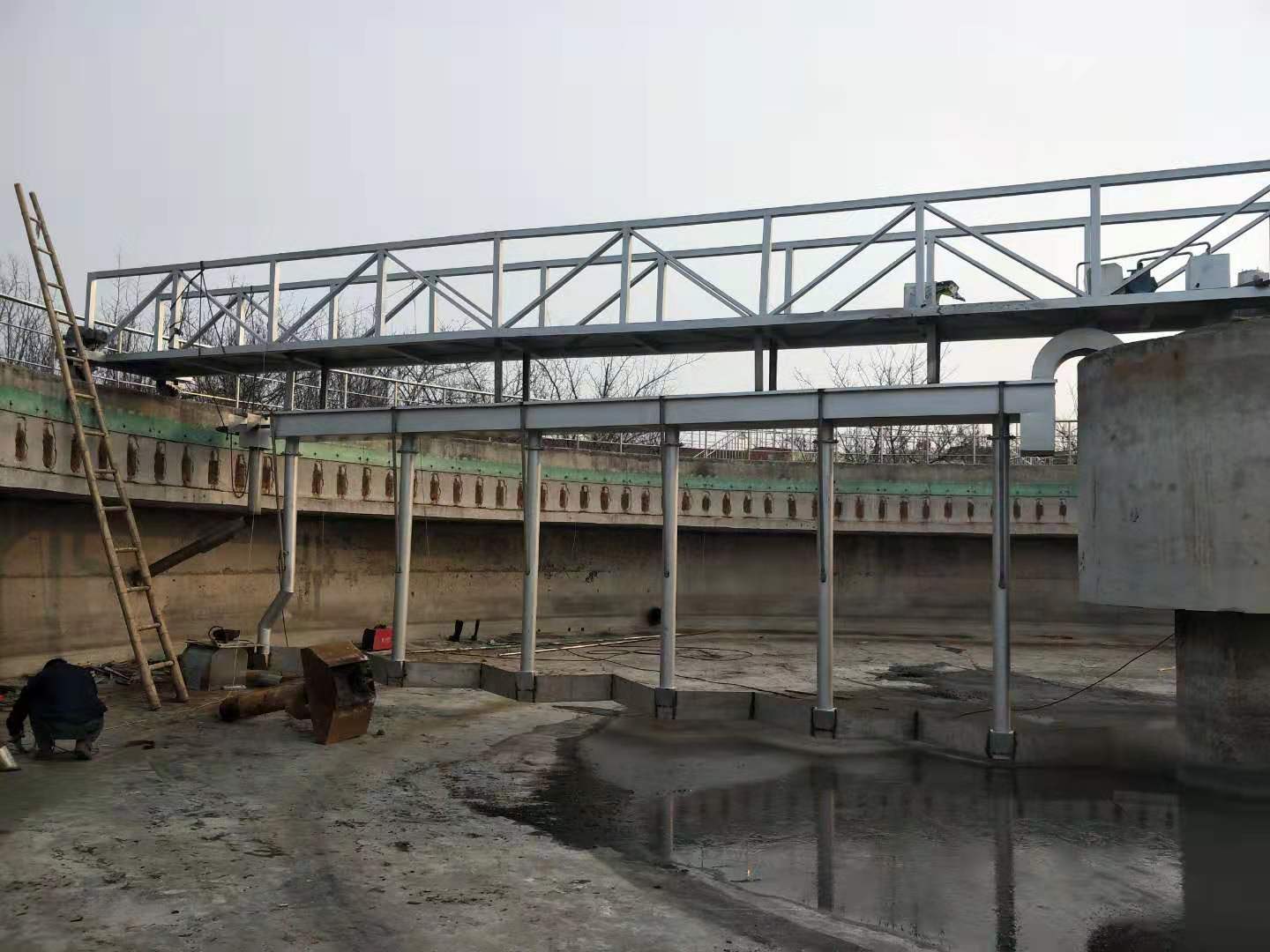

周边传动刮泥机
产品详情


一、概述 

   BG型周边传动刮泥机是城市水厂、城镇污水处理厂常用的大中型圆形沉淀池刮泥设备。采用中间进水、排泥,周边排水,保证水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置。 

  周边传动刮泥机能有效地将沉淀于池底上的污泥刮集至中央集泥坑,便于污泥收集、回流或浓缩脱水,并能将池面浮渣撇向集渣斗,通过浮渣漏斗排出池外,以便进一步处理。采用周边传动模式的桥梁式结构,周边传动刮泥机分为半桥式及全桥式结构二大类。根据用户要求控制系统可与微机联网。 


二、适用范围 

  BG型全桥式周边传动刮泥机较应用于市政给排水工程中的大型或特大型池径的圆形沉淀池刮渣排泥。而BG型半桥式周边传动刮泥机比较应用于中大型池径的圆形辐流式沉淀池刮渣排泥。 


三、工作原理

  污水从池中心的进水管经导流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,上清液通过溢流堰板由出水槽排出池外,污泥刮板由池周刮向中心集泥槽,依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下,以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶,主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板,沿中心稳流筒延伸至铰链式刮渣耙,当主梁旋转时,浮渣刮板将液面的浮渣由池中心撇向池周,收集在铰链式刮渣耙区内,收集的浮渣随主机在池周运动至撇渣斗,通过刮渣耙的铰链活动刮至撇渣斗内,排至池外。 
四、结构及特点 
BG型周边传动刮泥机其主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。  
  BG型周边传动刮泥机由设在周边的驱动装置带动下,工作桥梁沿池周边轨道缓慢地匀速旋转,桥架下部设置的刮臂带动刮板将池周沉降的污泥刮向池中心集泥坑,上部浮渣通过撇渣机构刮进排渣斗排出池处。刮臂采用可自动抬起的刮板,刮泥能力强,在污泥堆积过厚或遇到池底障碍时具有自动调节功能,运行平稳可靠。 
1、本设备结构简单,重量轻,由于采用箱型结构,比传统结构的重量大大减轻。 2、新型的传动机构,减速机采用行星减速机,安装方便,效率高。 3、电器元件均采用户外型,安全可靠,可随机控制和远程控制。 

4、按用户特定尺寸制造,与水接触的部件根据防腐要求也可采用不锈钢材料制作。 5、本设备操作简单、维护方便,运行费用低廉。  

五、性能特征 

1、池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动,结构紧凑,机械效率高;2、平行错位线刮泥板,连续性好、集泥效率高;不锈钢刮泥板底部有刮泥橡胶板,保证刮泥彻底干净,不会有浮泥现象发生。  
3、池底坡比1:10,刮泥时污泥阻力可忽略不计;特殊的铰支结构,过载能力强。  
4、主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。  5、操作简单,可实现远程控制。
